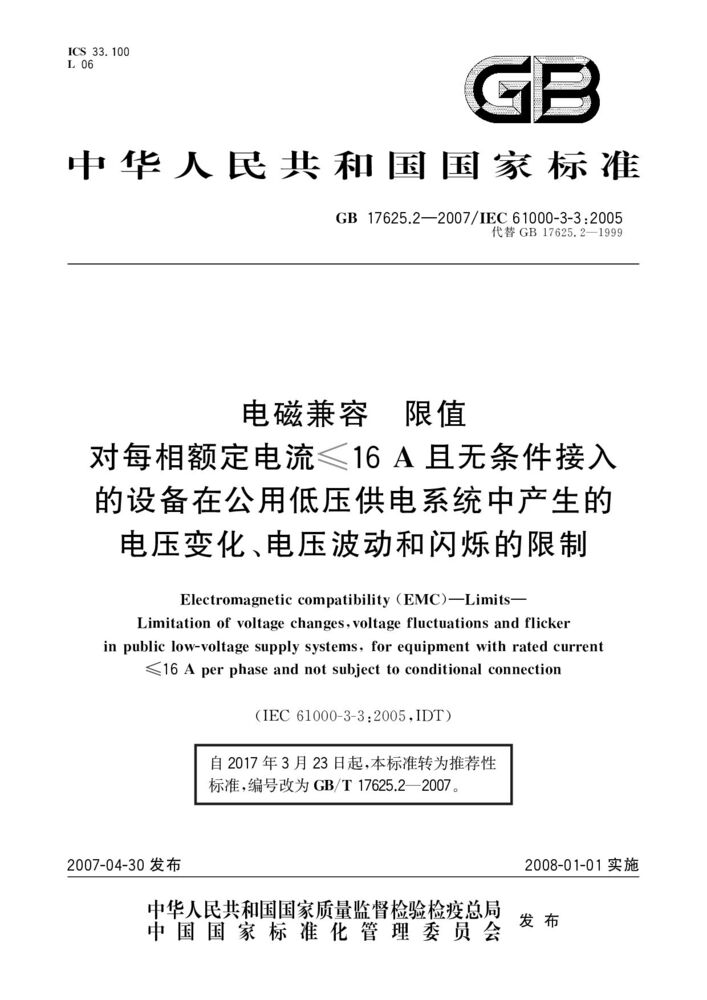

GB/T 17625.2-2007 电磁兼容 限值 对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制

GB/T 17625.2-2007 是中华人民共和国国家标准,其完整名称为 《电磁兼容 限值 对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》。该标准等同于国际标准 IEC 61000-3-3:2005。以下是对该标准的详细解读:

一. GB/T 17625.2-2007标准基本信息

• 标准号:GB/T 17625.2-2007

• 中文名称:电磁兼容 限值 对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制

• 英文名称:Electromagnetic compatibility (EMC)—Limits—Limitation of voltage changes,voltage fluctuations and flicker in public low-voltage supply systems,for equipment with rated current ≤16 A per phase and not subject to conditional connection

• 替代标准:替代GB 17625.2-1999

• 发布日期:2007-04-30

• 实施日期:2008-01-01

• 主管部门: 国家标准化管理委员会

• 归口单位:全国电磁兼容标准化技术委员会(SAC/TC 246)

二. GB/T 17625.2-2007适用范围与目的

目的:该标准旨在限制电气和电子设备接入公用低压供电系统时所产生的电压波动和闪烁,以保障电网的供电质量,避免对连接在同一电网中的其他设备造成不良影响。

核心问题:某些设备(特别是那些功率变化大、频繁启动的设备,如电机、压缩机、调光器、开关电源等)在运行时会引起电网电压的快速变化(波动)。这种波动可能导致电灯照明发生闪烁(Flicker),令人视觉不适,甚至头痛。长期的电压波动还可能影响其他敏感设备的正常工作。

适用范围:

• 适用于每相输入电流≤16A的电气和电子设备。

• 适用于打算连接到相电压为220V、频率为50Hz的公用低压供电系统的设备。

• 规定了设备在特定测试条件下产生的电压变化、电压波动和闪烁的限值。

• 定义了评估方法,以判断设备是否符合上述限值。

三. GB/T 17625.2-2007主要限制参数与指标

标准主要对以下三个参数进行了限制:

1、相对稳态电压变化 (d_c):衡量设备在稳定运行状态下引起的电压偏移。

2、相对电压变化特性 (d(t)):衡量设备在运行状态变化(如启动、停止)过程中引起的动态电压变化。

3、短时闪烁指示值 (P_st):评估在10分钟内电压波动引起照明闪烁的严重程度。P_st 值不得大于 1.0。

4、长时闪烁指示值 (P_lt):评估在2小时内电压波动引起照明闪烁的严重程度,由连续的P_st值计算得出。P_lt 值不得大于 0.65。

四. GB/T 17625.2-2007试验方法概要

• 测试设备:需要使用专用的闪烁测试仪(Flickermeter),该仪器能够模拟人对光闪烁的感知反应,并按照标准定义的算法精确测量出P_st和P_lt值。

• 测试环境:在规定的实验室条件下进行,需确保供电电源的阻抗符合标准要求(参考阻抗)。

• 测试过程:让受试设备(EUT)在其最恶劣的、可能产生最大电压波动和闪烁的运行模式下工作,由闪烁测试仪进行测量和记录。

五. GB/T 17625.2-2007标准的重要性与应用

• 电磁兼容性 (EMC) 要求:该标准是电磁兼容 (EMC) 标准体系中的发射标准,它限制的是设备对电网的“污染”,属于强制性认证的检测依据之一。

• 中国强制性产品认证 (CCC):许多类别的产品在进行CCC认证或CQC自愿认证时,GB 17625.2(其最新版本)是必须检测和符合的标准。例如:

• 家用和类似用途设备(空调、冰箱、洗衣机等)

• 音视频设备

• 信息技术设备

• 灯具等




六. GB/T 17625.2-2007重要注意事项与标准状态

标准状态:请注意,GB/T 17625.2-2007 已被 GB 17625.2-2024《电磁兼容 限值 第2部分:每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》所替代。新标准于2024年3月15日发布,将于2026年4月1日正式实施,并将在未来取代2007版成为新的认证依据。

与其它标准的关系:此标准与 GB 17625.1(谐波电流发射限值)共同构成了对设备接入低压电网的低频传导骚扰的核心限制要求。

“无条件接入”的含义:指设备无需经过供电部门的特别许可即可接入电网。符合本标准是“无条件接入”的前提。

GB/T 17625.2-2007总结

GB/T 17625.2-2007(及其现行版本)是一项至关重要的电磁兼容基础标准。它通过限制设备对电网造成的电压波动和闪烁,保障了公用低压电网的电能质量,避免了照明闪烁对人眼和其他设备的不良影响。

对于制造商而言,在设计产品时必须考虑并满足该标准的要求,否则产品将无法通过CCC等强制性认证,不能在中国市场销售。

在进行产品认证检测时,请务必关注标准的最新有效版本。目前阶段(2024年)2007版仍在使用,但需为即将全面实施的2024版做好准备。
