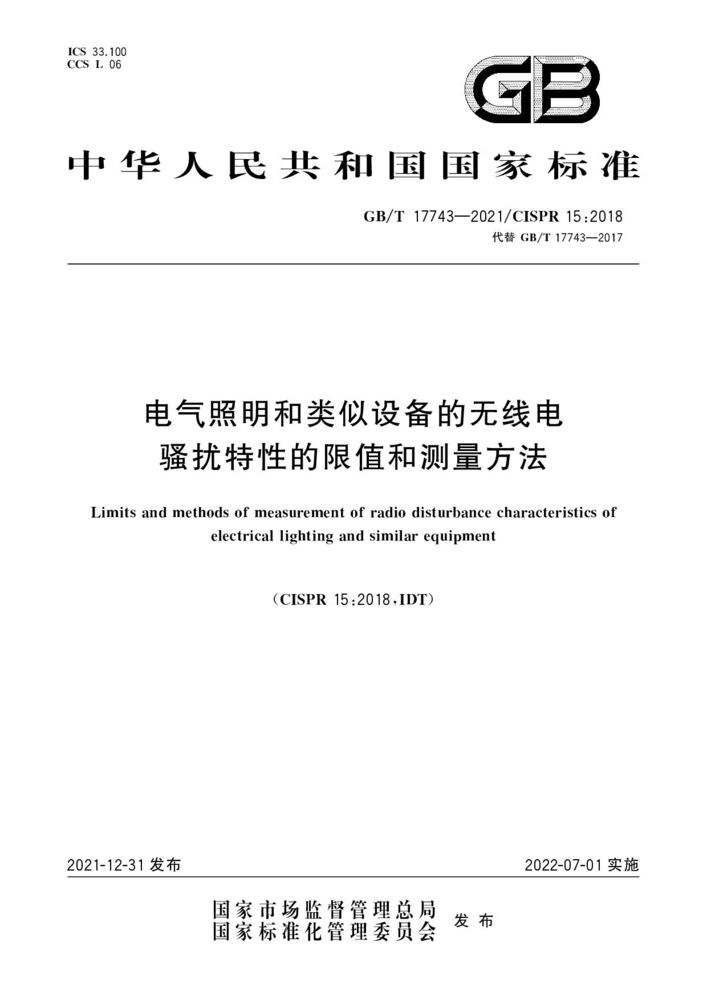

GB/T 17743-2021 电气照明和类似设备的无线电骚扰特性的限值和测量方法

GB/T 17743-2021 是中国国家标准,其完整名称为:GB/T 17743-2021《电气照明和类似设备的无线电骚扰特性的限值和测量方法》该标准是强制性国家标准,并且是中国强制性产品认证(CCC认证) 目录内照明设备必须满足的核心标准之一。

一、GB/T 17743-2021标准的基本情况

标准号:GB/T 17743-2021

中文名称:电气照明和类似设备的无线电骚扰特性的限值和测量方法

英文名称:Limits and methods of measurement of radio disturbance characteristics of electrical lighting and similar equipment

替代标准:GB/T 17743-2017

发布日期:2008-12-30

实施日期:2009-10-01

发布部门: 国家市场监督管理总局 国家标准化管理委员会

归口单位:全国无线电干扰标准化技术委员会(SAC/TC 79)

二、 GB/T 17743-2021 核心目的与适用范围

目的:本标准规定了电气照明设备所产生的无线电骚扰(Radio Disturbance)的限值以及其测量方法。其目的是控制照明设备(如LED灯、荧光灯等)向空间发射的电磁噪声强度,防止其对其他电子设备(如收音机、电视机、无线通信设备等)造成有害干扰,保障电磁环境的兼容性。

适用范围:适用于以下照明设备(包括其主要部件,如控制装置):

以照明为目的、具有产生和分配光的基本功能、并打算连接到低压电网或者用电池工作的所有设备。

例如:LED灯、荧光灯、放电灯、自镇流灯、灯具、独立式控制器(驱动电源) 等。

不包括:航空和机场用照明设备、道路交通信号灯、车载照明设备(它们有其他专用标准)。

三、 GB/T 17743-2021 核心内容:骚扰限值

标准对照明设备可能产生的两种主要骚扰类型规定了发射限值:

电源端子骚扰电压 (Conducted Emission)

测量频率范围:9 kHz ~ 30 MHz

对象:通过电源线传导到电网的噪声。

重要性:这是最常见的测试项目。如果设备的传导骚扰过高,会通过电网干扰同一电路上其他设备的正常工作。

辐射电磁骚扰 (Radiated Emission)

测量频率范围:30 MHz ~ 300 MHz(在3m测距的电波暗室中进行)

对象:通过空间辐射出去的电磁噪声。

重要性:辐射骚扰过高的设备,会像一个小电台一样,干扰周围近距离的无线电接收设备。

辐射电磁骚扰 (替代法)

对于工作频率高于100 Hz的照明设备,还需要使用CDN(耦合去耦网络)法在30 MHz ~ 300 MHz频段进行测量。这是一种间接测量辐射骚扰的简便方法。

四、 GB/T 17743-2021 主要特点与更新(与旧版对比)

GB/T 17743-2021 等同采用国际标准 CISPR 15:2018,相比于旧版(如GB 17743-2007)有显著变化:

更科学的测量方法:

明确了LED灯具的测量方法,适应了LED技术成为主流的现状。

引入了工作状态预热的要求,确保设备在稳定状态下进行测试,结果更准确。

对辐射骚扰的测量,首选3m法电波暗室,取代了之前的吸收钳法,使测量更精确、与国际主流接轨。

保留了CDN法作为一种替代法,提供了灵活性。

更合理的限值:

根据产品的不同类型和使用场景,限值要求更加细化。

对辐射骚扰的限值要求总体上更为严格,以适应日益复杂的电磁环境和对无线通信设备更高的保护要求。

增加新的测试要求:

新增了对磁场骚扰(9 kHz ~ 30 MHz) 的限值和测量要求,主要针对感应照明设备(如无线充电台灯)。

五、 GB/T 17743-2021 试验流程简介

布置样品:在电波暗室或屏蔽室内,将灯具安装在标准规定的木桌上,并放置到离地面一定高度的转台上。

连接电缆:电源线通过线性阻抗稳定网络(LISN)连接到电网,LISN的作用是提供稳定的阻抗并提取传导噪声。

选择运行状态:灯具在最大骚扰状态下工作(通常是满功率状态)。

预热:使灯具达到热稳定状态。

测量:

传导骚扰:用EMI接收机测量LISN输出端的骚扰电压。

辐射骚扰:转动转台,并升降接收天线,在电波暗室中寻找最大骚扰值。

评估:将测量到的骚扰值与标准中规定的限值线进行比较。所有测量结果都必须在限值线以下。

六、GB/T 17743-2021重要性

强制性认证:该标准是照明产品办理CCC认证或CQC自愿认证时必须检测的EMC标准。不合格将无法获得认证证书,产品不能在中国市场销售。

电磁环境保护:确保照明设备不会成为电磁污染源,保护广播、通信等重要业务的正常进行。

产品质量与兼容性:满足该标准是照明产品质量的重要体现,意味着它具有良好的电磁兼容性(EMC),能与同一环境下的其他电子设备和谐共处。

七、GB/T 17743-2021 总结

GB/T 17743-2021 是规范中国市场上照明设备电磁发射(EMI) 的强制性标准。它通过规定科学的测量方法和严格的限值,来控制照明设备产生的电磁噪声,是保障电磁环境安全、确保产品市场准入的关键技术依据。对于照明设备制造商、销售商和检测机构来说,理解和遵循此标准至关重要。
