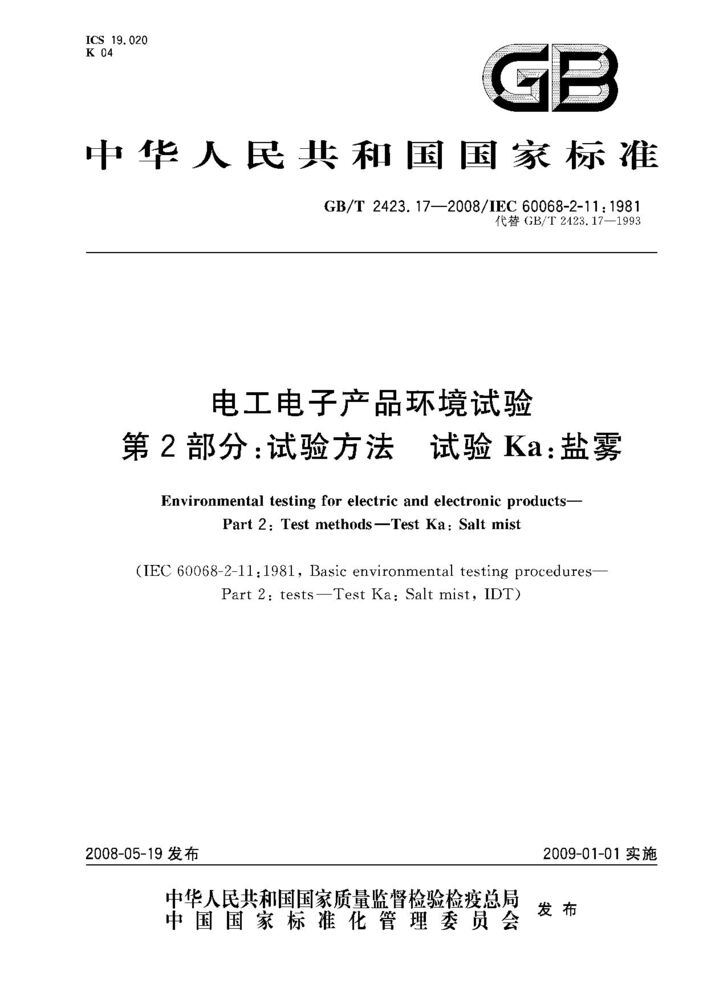

GB/T 2423.17-2008 电工电子产品环境试验.第2部分: 试验方法.试验Ka:盐雾

GB/T 2423.17-2008 是中华人民共和国国家标准,其完整名称为 《电工电子产品环境试验 第2部分:试验方法 试验Ka:盐雾》。该标准等同于国际标准 IEC 60068-2-11:1981,并替代了旧版的 GB/T 2423.17-1993。以下是对该标准的详细解读:

一、GB/T 2423.34-2012 标准基本信息

中文名称:电工电子产品环境试验 第2部分: 试验方法 试验Ka:盐雾

英文名称:Environmental testing - Part 2: Test methods - Test Z/AD: Composite temperature/humidity cyclic test

标准号:GB/T 2423.17-2008

发布日期: 2008-05-19

实施日期:2009-01-01

替代标准:GB/T 2423.17-1993

主管部门:中国电器工业协会

归口单位:中国电器科学研究院、上海工业自动化仪表研究所

1. 适用范围与目的

目的:主要用于考核电工电子产品及其材料、电子元器件和金属材料的防护层以及工业产品在盐雾环境下的适应性。

应用:广泛应用于测试金属材料的耐腐蚀性能、电镀层、涂层、有机涂层、防锈油等防护层的质量及均一性。它是一种重要的加速腐蚀试验方法。

本质:该试验是一种人工加速腐蚀试验,通过在实验室中模拟海洋或含盐潮湿大气的环境条件,来快速评估产品的耐盐雾腐蚀能力。

2. 试验方法概述

试验的核心是将样品暴露在一个密闭的盐雾试验箱中,通过喷淋装置将特定浓度的氯化钠溶液喷成细雾状,让其沉降在样品表面。

试验溶液:5% ± 1% 的氯化钠 (NaCl) 溶液(质量百分比)。必须使用纯净的氯化钠和蒸馏水或去离子水配制,pH值需调整至中性(6.5 ~ 7.2)。

试验条件:

盐雾沉降率:在收集周期内,收集器每80cm²面积每小时收集的溶液应为 1.0 ~ 2.0 ml。这是衡量试验是否合规的关键指标。

试验温度:35℃ ± 2℃。

试验持续时间:根据产品规范或试验目的而定,常见的有 16h, 24h, 48h, 96h, 168h, 336h, 672h 等。时间越长,腐蚀越严重。

3. 试验程序

预处理:将试验样品清洁干净,确保表面无污染物(如油污、手汗等)。

初始检测:试验前对样品进行外观检查、尺寸测量和功能性能检测。

条件试验:

样品放置于盐雾箱内,其摆放角度至关重要(如受试面应与垂直方向成15°~30°角),以确保盐雾能自由沉降在所有暴露面上。

开启试验,维持规定的温度、湿度和盐雾沉降率。

在整个试验期间,盐雾应连续喷射。

恢复:试验结束后,样品应在流动自来水下轻轻冲洗(不超过5分钟)以清除表面盐沉积,然后在标准恢复条件(温度15℃~35℃,相对湿度不大于50%)下放置1~2小时,使其干燥。

最后检测:对样品进行外观检查(如腐蚀点、生锈面积、起泡、剥落等)、物理性能测试和电气性能测量,并与试验前数据进行对比,评估其耐腐蚀等级。

4. 严酷等级

该试验的严酷等级(Severity)主要由试验持续时间决定。例如:

试验Ka: 96h 表示严酷等级为96小时。

选择不同的持续时间,可以模拟不同长度的暴露期,从而评估产品在不同预期寿命下的性能。

5. 与其他盐雾试验标准的区别

与GB/T 10125 (ISO 9227) 的区别:GB/T 10125《人造气氛腐蚀试验 盐雾试验》更侧重于对金属及其合金、金属覆盖层、转化膜等的腐蚀测试和评级,其应用领域更偏向基础材料。而GB/T 2423.17是电工电子产品环境试验系列标准的一部分,更侧重于整机、元器件和电子产品的环境适应性。

中性盐雾试验 (NSS):GB/T 2423.17-2008 本质上是一种中性盐雾试验 (NSS)。此外还有醋酸盐雾试验 (ASS) 和铜加速醋酸盐雾试验 (CASS),这些腐蚀速度更快的试验通常在GB/T 10125等标准中规定。

6. 注意事项与局限性

加速性与相关性问题:盐雾试验是一种高度加速的试验,但其结果与产品在真实自然环境中(尤其是户外)的实际耐腐蚀性能并不一定有很好的相关性。它主要用作质量控制和对比不同防护工艺优劣的手段。

不适用于:评价具有显著“呼吸作用”的空隙器件的密封性(这类产品更适合用GB/T 2423.34等温湿度组合试验)。

7. 标准状态

重要更新:请注意,GB/T 2423.17-2008 已被 GB/T 2423.18-2021 替代。

GB/T 2423.18-2021 《环境试验 第2部分:试验方法 试验Kb:盐雾,交变(氯化钠溶液)》整合并更新了2008版的内容,并提供了更广泛的试验方法(如交变盐雾试验)。在实际应用中,应优先采用最新的2021版标准。

总结

GB/T 2423.17-2008 是电工电子领域一项基础且重要的环境试验标准,用于通过中性盐雾环境快速评估产品材料和防护层的耐腐蚀性能。虽然已被新版标准替代,但其核心试验方法(中性盐雾)仍是当前产品可靠性测试中的常用手段。

如需进行此项测试,建议查阅最新标准 GB/T 2423.18-2021 的全文,并选择符合标准要求的专业检测实验室。
