辐射杂散测试

辐射杂散（简称RSE）是指当移动台与非辐射性纯阻负载相连接或者在接收机状态时，由移动台产生或放大的通过移动台机壳、电源、控制设备、音频各电缆辐射的工作频率外上的发射。在目前的国际标准中“辐射杂散”基本都将其划分在了射频项目（RF）里面，而国内标准（以YD1032为典型）则将其划分在电磁兼容（EMC）的测试内容内。

相信接触过无线发射产品认证的朋友都对辐射杂散比较了解，也许还会带点感情色彩认为这个项目比较讨厌，因为无论是在做国内或国际认证中，任何的无线发射产品都逃不掉此项测试要求。从设计及整改角度来讲，对工程人员来说辐射杂散的整改也是其较为头痛的工作内容之一，尤其针对高功率发射产品，如2G，3G设备跟是如此。

一、核心基础信息

二、医疗器械测试关键要点

1. 工况模拟:EUT 运行最恶劣工况(最大负载、无线功能开启),连接真实临床配件(传感器、数据线),确保结果贴近实际使用场景。

2. 全频段覆盖:除 30MHz–1GHz 基础频段,需重点覆盖 1GHz–6GHz(含无线模块频段),避免高频杂散干扰医用通信系统。

3. 多场景适配:按医院、家庭等不同使用场所,遵循 YY 0505 分级限值,保障临床使用安全。

4. 抗扰关联评估:结合电磁抗扰度测试,确保设备既不对外干扰,也能抵御外界电磁信号影响。

三、与常规辐射发射测试(RE)的区别

四、测试流程与关键步骤

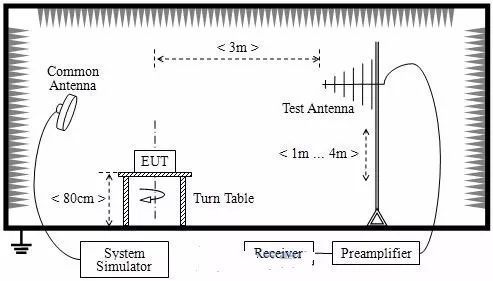

1. 暗室布置:EUT 置于转台(3m/10m 测试距离),接收天线按高度扫描(1–4m),转台旋转 360° 覆盖全方向。

2. 预扫描:宽频段快速扫描,定位潜在杂散频点,设置频谱仪 RBW(100kHz<1GHz,1MHz>1GHz)。

3. 精测验证:对预扫描频点零跨度细测,记录峰值 / 准峰值,与标准限值比对。

4. 数据处理:软件计算 EIRP / 场强,生成报告,判断是否合格。

5. 五、可能引起辐射杂散骚扰的原因(发射机):

6. 由于辐射杂散是通过无线空间传播出去的,因此可能辐射干扰的点是多种多样的。但主要可归纳为:天线端口,射频模块,电源线,射频模块附近元器件等。

7. 六、如何查找辐射杂散骚扰产生的原因

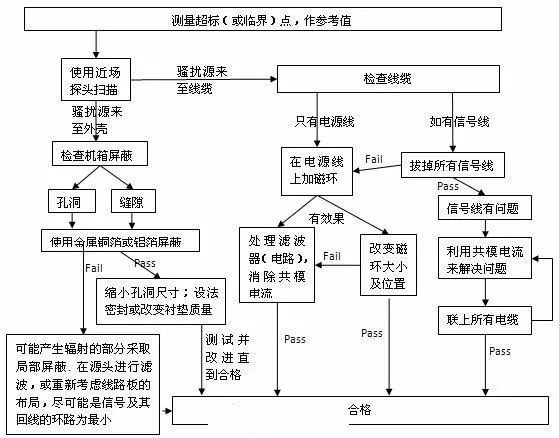

8. 一般来讲,大多数情况下都是可以通过排除法来查找辐射产生的原因(尤其是对设备不是很了解的情况)。具体分析过程如下表流程所示:

10.

13.

七、常见整改方向

1. 屏蔽强化:对高频模块(如无线、电源)屏蔽封装,优化机壳接地,降低辐射泄漏。

2. 滤波优化:电源 / 信号端口加 EMI 滤波器、共模扼流圈,抑制杂散信号传导路径。

3. 线缆处理:使用屏蔽线缆并可靠接地,关键线缆加磁环,减少辐射耦合。

4. PCB 设计:增加接地层面积,优化高频走线,降低电路自身杂散信号产生。

八、创京检测服务优势

1. 资质权威:CNAS 认可实验室,配备 3m/10m 全电波暗室,覆盖 30MHz–18GHz 全频段,测试数据可直接用于认证申报。

2. 医疗专项能力:深耕医疗器械 EMC 领域,熟悉 YY 0505 等标准,可针对有源、无线医疗设备制定个性化测试方案。

3. 全流程服务:提供预测试、问题诊断、整改咨询到认证检测一站式服务,助力产品快速合规上市。
