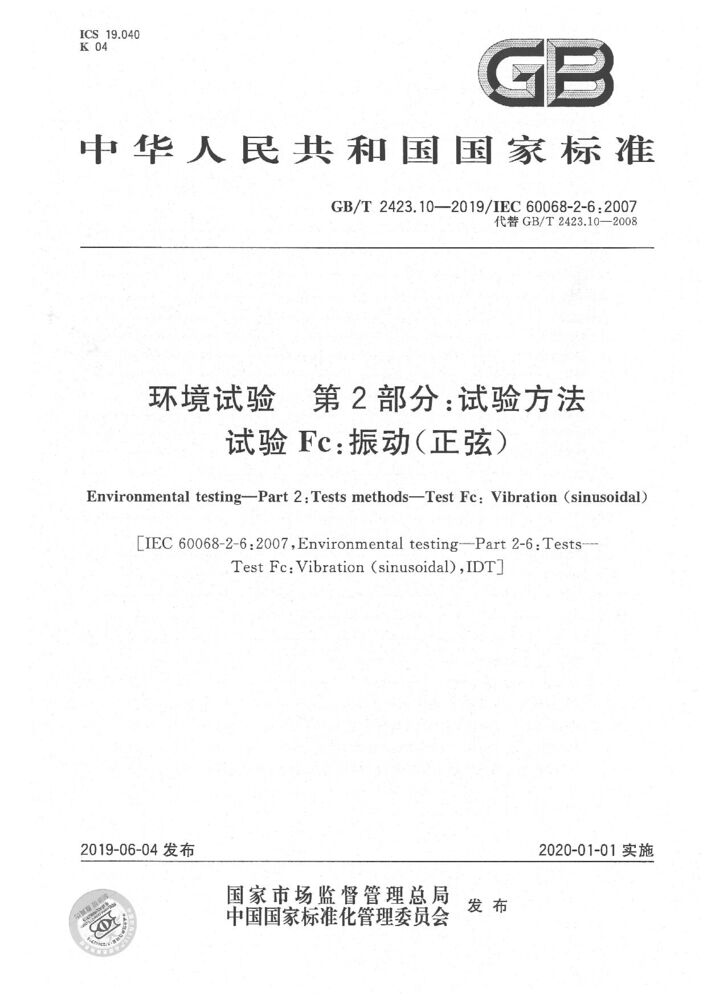

GB/T 2423.10-2019 环境试验 第2部分：试验方法 试验Fc: 振动(正弦)

GB/T 2423.10-2019 是中华人民共和国国家标准,其完整名称为 《环境试验 第2部分:试验方法 试验Fc:振动(正弦)》 。该标准等同于国际标准 IEC 60068-2-6:2007,并替代了之前的 GB/T 2423.10-2008 。

一、GB/T 2423.10-2019标准基本信息

中文名称:环境试验 第2部分:试验方法 试验Fc: 振动(正弦)

英文名称: Environmental testing—Part 2:Tests methods—Test Fc:Vibration(sinusoidal)

标准号:GB/T 2423.10-2019

发布日期:   2019-06-04

实施日期:2020-01-01

替代标准:替代GB/T 2423.10-2008

发布部门:国家市场监督管理总局 国家标准化管理委员会

归口单位:全国电工电子产品环境条件与环境试验标准化技术委员会(SAC/TC 8)

二. GB/T 2423.10-2019适用范围与目的

• 适用范围:该标准规定了一种标准的试验方法,用于确定电工电子产品(包括元件、设备和其他产品,以下简称“样品”)经受规定严酷度正弦振动的能力 。试验样品可以是不带包装的,也可以是带包装的。若带包装,则将产品及其包装视为一个整体受试样品 。

  试验目的:

• 确定样品的机械薄弱环节和(或)性能降低情况 。

• 结合相关规范,判定样品是否可以被接收 。

• 论证样品的机械结构完好性和(或)研究其动态特性 。

• 根据经受不同严酷等级振动试验的能力来划分元器件的等级 。

三. GB/T 2423.10-2019试验方法概述

一般的试验流程包括 :

1. 预处理:必要时,对样品进行清洁或初始检测。

2. 初始检测:对样品进行外观、电气和机械性能检测。

3. 条件试验:将样品安装在振动台上,按规定的严酷等级(频率范围、振幅、持续时间)施加正弦振动。

4. 试验过程中可能需要进行扫频(线性或对数扫频),以确定样品的共振频率并进行耐久试验 。

5. 中间检测:试验过程中可能需要检查样品的工作状态。

6. 恢复:试验结束后,使样品在标准大气条件下恢复。

7. 最后检测:对样品进行外观检查及电气和机械性能检测,评估其变化。

四. GB/T 2423.10-2019试验原理与影响

 试验原理与影响

• 试验原理:通过振动试验台对样品施加正弦振动,模拟产品在运输、安装及使用过程中可能遇到的振动环境 。

• 振动对产品的典型影响:

• 导线的磨损、光学或机械上的失调。

• 紧固件/器件的松动、元器件失效。

• 电气短路、轴承摩擦腐蚀。

• 密封失效、结构件裂纹或断裂等。

五. GB/T 2423.10-2019严酷等级

试验的严酷等级由以下三个参数共同确定:

1. 频率范围(Hz):规定了振动的下限频率和上限频率。常见的频率范围下限有 0.1, 1.5, 5, 10, 55, 100 Hz;上限有 10, 20, 35, 55, 100, 2000, 5000 Hz 等 。

2. 振动幅值:包括位移幅值(如 mm)和加速度幅值(如 m/s²)。

3. 耐久试验的持续时间:按扫频循环数或时间给出

六. GB/T 2423.10-2019应用领域

该标准广泛应用于评估多种产品或行业的抗振动能力,例如:

• 汽车电子:确保行驶中的振动不影响电子设备功能。

• 轨道交通设备:应对频繁且强烈的振动影响。

• 3C消费品(如手机、家电):保证运输和使用中的可靠性。

• 航空航天设备:满足极端振动环境下的工作要求。

七. GB/T 2423.10-2019注意事项

• 标准更新:GB/T 2423.10-2019 已完全取代 GB/T 2423.10-2008 。

• 设备校准:试验设备需定期校准,确保其符合标准要求的精度 。

• 样品安装:样品的安装方式应能真实反映其实际使用时的固定状态,避免引入额外的振动特性 。

八.GB/T 2423.10-2019的意义

通过GB/T 2423.10-2019试验,可以帮助企业:

发现设计缺陷:识别产品结构中的薄弱环节,以便改进设计。

验证产品可靠性:确保产品能在预期的振动环境中正常工作,满足使用寿命要求。

提升市场竞争力:通过可靠的产品质量增强用户信心,符合相关行业标准和认证要求。

GB/T 2423.10-2019总结

GB/T 2423.10-2019 是评估电工电子产品耐正弦振动能力的重要标准。它通过模拟实际环境中可能遇到的振动条件,为产品的可靠性设计、质量控制和准入验证提供了科学依据。如需进行此项试验,建议详细阅读标准原文,并选择具备相应能力和资质的专业检测机构。

希望以上信息能帮助您全面了解GB/T 2423.7-2018。如果您需要了解更多细节或有其他问题,请联系创京检测。
