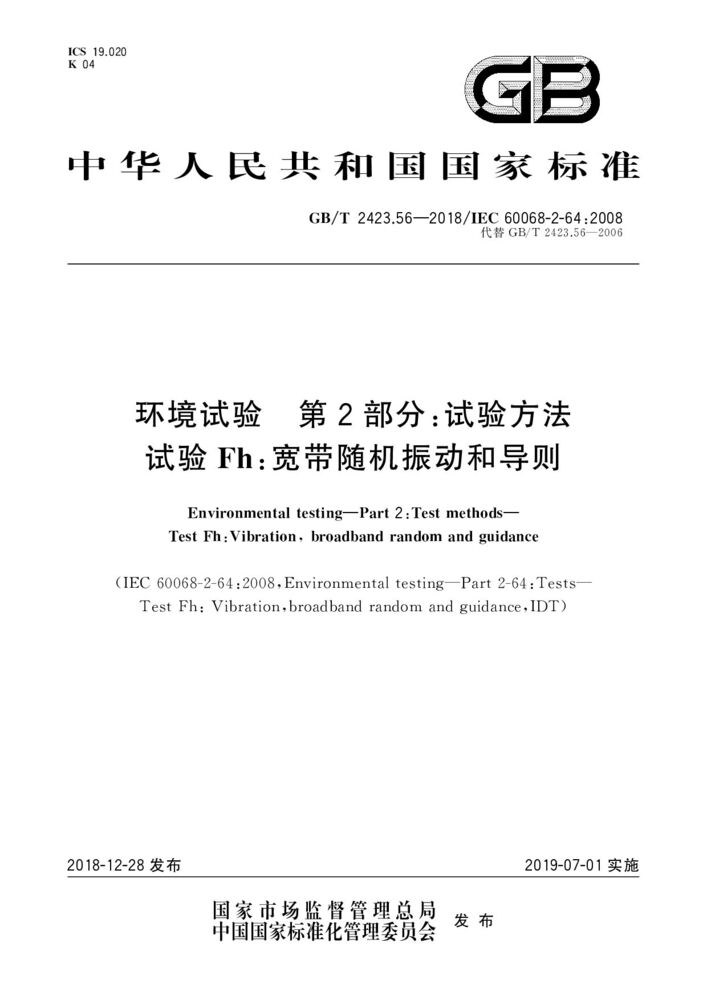

GB/T 2423.56-2018 环境试验 第2部分：试验方法 试验Fh：宽带随机振动和导则

GB/T 2423.56-2018《环境试验 第2部分:试验方法 试验Fh:宽带随机振动和导则》是一项重要的国家标准,用于评估产品在承受宽带随机振动环境下的适应性和可靠性。需要注意的是,该标准已被GB/T 2423.56-2023完全替代 69,下文将结合其内容与新旧版本差异为您介绍。

GB/T 2423.56-2018标准基本信息

• 标准号:GB/T 2423.56-2018

• 中文名称:环境试验 第2部分:试验方法 试验Fh:宽带随机振动和导则

• 英文名称:Environmental testing—Part 2: Test methods—Test Fh: Vibration, broadband random and guidance

• 状态:已废止(由GB/T 2423.56-2023替代)

• 发布日期:2018-12-28

• 废止日期:自2023年新标准发布实施后废止

• 主管部门:国家标准委

• 归口单位:全国电工电子产品环境条件与环境试验标准化技术委员会(SAC/TC 8)

GB/T 2423.56-2018适用范围与目的

该标准规定了对电工电子产品(包括元件、设备及其他产品)进行宽带随机振动试验的方法,用以评估样品在承受规定的随机振动动态载荷下,其功能是否出现不可接受的退化和(或)结构是否保持完整性。其目的是:

识别应力累积效应和特定功能退化。

结合相关规范,评定样品是否可被接收。

主要适用于在运输或工作环境中可能遭受随机振动的样品(如飞机、太空飞船和陆地交通工具中的产品),既可用于不带包装的样品,也可用于带包装(将包装视为样品一部分)的样品。

GB/T 2423.56-2018主要技术内容与要求

1. 术语与定义:
   2018版相较于2006版(GB/T 2423.56-2006),在术语方面有较多更新,例如增加了“横向运动”、“实际运动”、“固定点”、“控制方法”、“单点控制”、“测量点”、“采样频率”、“多点控制策略”、“峰值因子”、“试验频率范围”等术语的定义,并修改了“多点平均控制”、“驱动信号的削波”、“有效频率范围”等术语的定义,同时删除了“偏差”、“阻尼比”等部分术语。

2. 试验要求:

   基本运动:要求振动台产生满足标准要求的随机振动。

   安装:试验样品应按照IEC 60068-2-47的要求进行安装。

   测量系统:2018版加强了对测量系统的要求,以确保数据采集的准确性与可靠性。

   振动容差:对加速度谱密度(ASD)、均方根值(r.m.s.)等参数的容差进行了规定。

   控制:增加了对控制系统的要求,包括使用多点控制策略等。

3. 严酷等级:
   试验的严酷等级由以下几个参数共同确定:

   试验频率范围:定义了振动的下限频率和上限频率。

   加速度均方根值(RMS):规定了随机振动的总体能量水平。

   加速度谱密度(ASD)的谱型:定义了不同频率成分上的能量分布,附录A中提供了一些标准试验谱供参考。

   试验持续时间:规定了振动测试的时间长度。

4. 试验程序:
   一般的试验流程包括:

   初始振动响应检查(必要时):用于识别样品的共振频率。

   随机试验:施加规定的宽带随机振动。

   中间检测和功能检测(必要时):试验过程中检查样品的工作状态。

   预处理:必要时对样品进行清洁或处理。

   初始检测和功能检测:试验前对样品进行外观、电气和机械性能检测。

   条件试验:将样品安装在振动台上,按规定的严酷等级进行随机振动试验。这个过程包括:

   最终振动响应检查(必要时):试验后再次检查样品的振动响应特性。

   恢复:试验结束后,使样品在标准大气条件下恢复。

   最终检测和功能检测:对样品进行外观检查及电气和机械性能检测,评估其变化。




GB/T 2423.56-2018重要注意事项

标准已更新:GB/T 2423.56-2018 已被 GB/T 2423.56-2023 替代。2023版标准于2023年9月7日发布,2024年4月1日起实施,全面取代2018版。在实际应用中,务必采用最新版本(GB/T 2423.56-2023)。

与其它标准的关系:

对于带包装样品的试验,本部分需和GB/T 2423.43-2008《振动、冲击和类似动力学试验样品的安装》共同使用。

若样品在实际环境中承受随机和确定性(如正弦)的混合振动(如在飞机、航天器中),仅进行单纯的随机振动试验可能不足,应参照GB/T 2424.26-2008《振动试验选择》来估计样品动态振动环境并选择合适的试验方法。

设备能力:进行试验时,需确保振动试验系统(包括振动台、控制仪、测量传感器等)的能力满足标准要求,例如推力、加速度、位移、频率范围等参数。

GB/T 2423.56-2018总结

GB/T 2423.56-2018曾是为评估产品耐宽带随机振动能力而制定的重要标准,它提供了详细的试验方法、严酷等级和程序指南。然而,目前该标准已废止,由GB/T 2423.56-2023替代。因此,在进行相关产品的振动试验、设计验证或质量检测时,必须参考和使用最新的2023版标准。希望以上信息能帮助您全面了解GB/T 2423.7-2018。如果您需要了解更多细节或有其他问题,请联系创京检测。
