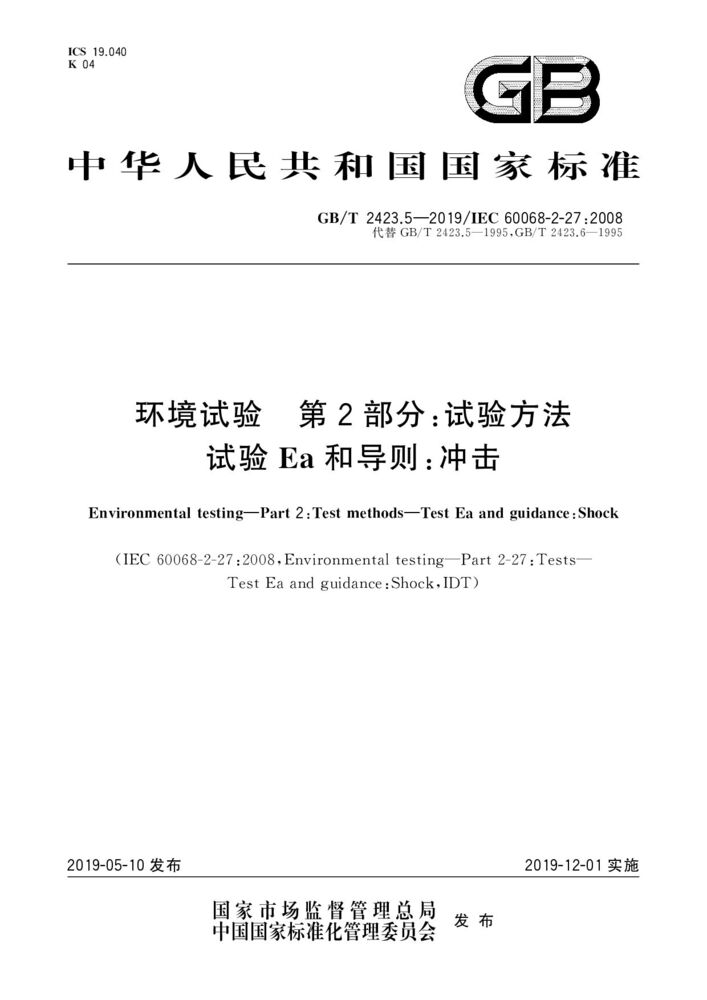

GB/T 2423.5-2019 环境试验 第2部分:试验方法 试验Ea和导则:冲击

GB/T 2423.5-2019《环境试验 第2部分:试验方法 试验Eha:冲击》该标准等同于国际标准 IEC 60068-2-63:2019。它主要用于确定电工电子产品(包括元器件、设备及其他产品)在经受严酷等级冲击时的结构适应性和性能完好性。

一、GB/T 2423.5-2019标准基本信息

标准号:GB/T 2423.5-2019

中文名称:环境试验 第2部分:试验方法 试验Ea和导则:冲击

英文名称:Environmental testing—Part 2:Test methods—Test Ea and guidance:Shock

替代标准:替代GB/T 2423.5-1995;GB/T 2423.6-1995

发布日期:2019-05-10

实施日期:2019-12-01

发布部门:国家市场监督管理总局 国家标准化管理委员会

归口单位:全国电工电子产品环境条件与环境试验标准化技术委员会(SAC/TC 8)

二、 GB/T 2423.5-2019核心目的与适用范围

目的:本试验主要用于模拟产品在运输、装卸或使用过程中可能遇到的非重复性的剧烈冲击(即“碰撞”)。其目的是评估:

结构性完好:检验产品的机械结构是否坚固,能否在冲击下不发生裂纹、断裂或永久性变形。

功能性完好:检验产品在经受冲击后,其各项性能是否仍能保持在规定限值之内。

适用范围:适用于在运输或使用过程中可能受到剧烈冲击的各类产品,如车载设备、航空设备、便携式设备、精密仪器等。它不适用于模拟持续性的振动或重复性的碰撞。

三、 GB/T 2423.5-2019主要试验特点:瞬态冲击响应谱 (SRS)

与老版本的经典半正弦波、后峰锯齿波冲击试验(如GB/T 2423.5的旧版和GB/T 2423.6)不同,试验Eha的最大特点是使用“冲击响应谱 (Shock Response Spectrum, SRS)”来规定冲击的严酷等级。

什么是冲击响应谱 (SRS)

• SRS不是直接描述冲击的时域波形(如加速度-时间曲线),而是描述一个冲击运动对一系列不同固有频率的单自由度系统(可理解为一系列不同刚度的弹簧-质量块)所产生的最大响应(通常是加速度)。

• 它更科学地表征了冲击的潜在破坏能力,因为产品的损坏往往与其内部各个固有频率的部件被激励共振有关。SRS直接给出了冲击能量在不同频率上的分布。

为什么采用SRS?

• 更真实:在实际环境中,冲击的时域波形可能千差万别,但对产品造成相同破坏效果的冲击,其SRS往往是相似的。因此,用SRS来规定试验条件,能更好地模拟真实冲击环境对产品的损伤潜能。

• 更精确:避免了传统波形(如半正弦波)在实验室复现时因波形失真带来的试验不准确问题。

• 更通用:一个SRS条件可以覆盖多种时域波形产生的冲击效果。

四、 GB/T 2423.5-2019试验严酷等级

试验的严酷等级由以下三个参数共同定义:

冲击响应谱 (SRS) 的形状和量级:标准中给出了示例性的SRS曲线,包括平直谱、上升谱、下降谱等。严酷等级主要由谱的加速度水平(例如:100g, 500g, 1000g, 5000g等)和频率范围(例如:100Hz to 10kHz)来定义。

冲击方向:通常要求在样品的三个互相垂直的轴向上(共6个方向:±X, ±Y, ±Z)分别施加冲击。

冲击次数:在每个方向上施加的冲击次数,通常为3次。

五、 GB/T 2423.5-2019试验流程简介

预处理:清洁样品,并在标准大气条件下进行稳定。

初始检测:对样品进行外观、尺寸及功能和性能检测,记录初始状态。

安装样品:使用夹具将样品刚性(或通过过渡架)安装在冲击试验台上。安装方式应能保证冲击能量有效地传递到样品上,并避免引入额外的共振。

设定试验条件:在控制系统中输入规定的SRS参数(目标谱)、方向、次数等。

运行试验:启动试验设备,冲击台会生成一个时域波形,其产生的冲击响应谱会与设定的目标SRS谱进行比较和迭代修正,直到实际产生的SRS在容差范围内满足目标SRS的要求。

最后检测:

外观检查:检查结构是否有损坏、裂纹、变形或松动。

性能检测:测试样品的电性能、机械性能等是否仍符合产品规范要求。

六、 GB/T 2423.5-2019与相关标准的区别

GB/T 2423.5-2019 (试验Eha: 冲击 - SRS):如上述,采用冲击响应谱,模拟非重复性的严酷冲击,注重冲击的损伤潜能。

GB/T 2423.6-1995 (试验Eb: 碰撞):采用半正弦波,模拟运输过程中或安装环境下可能遇到的重复性的、相对温和的碰撞。其严酷等级由峰值加速度、脉冲持续时间和碰撞次数决定。

GB/T 2423.7-2018 (试验Ec: 冲击):采用半正弦波、后峰锯齿波和梯形波等经典脉冲,模拟非重复性的机械冲击。这是更传统的时域波形冲击试验方法。

总结

GB/T 2423.5-2019 (试验Eha) 代表了一种更先进、更科学的冲击试验方法。它通过冲击响应谱 (SRS) 来定义试验条件,能够更真实地模拟现实世界中复杂冲击环境对产品造成的潜在破坏效应,特别适用于对冲击敏感的高价值、高可靠性产品(如航空航天、军工、汽车电子等领域)的鉴定试验。

如果您需要为此标准做准备,务必确保您的测试实验室拥有能够执行SRS控制的先进冲击试验台和相应的技术能力。
