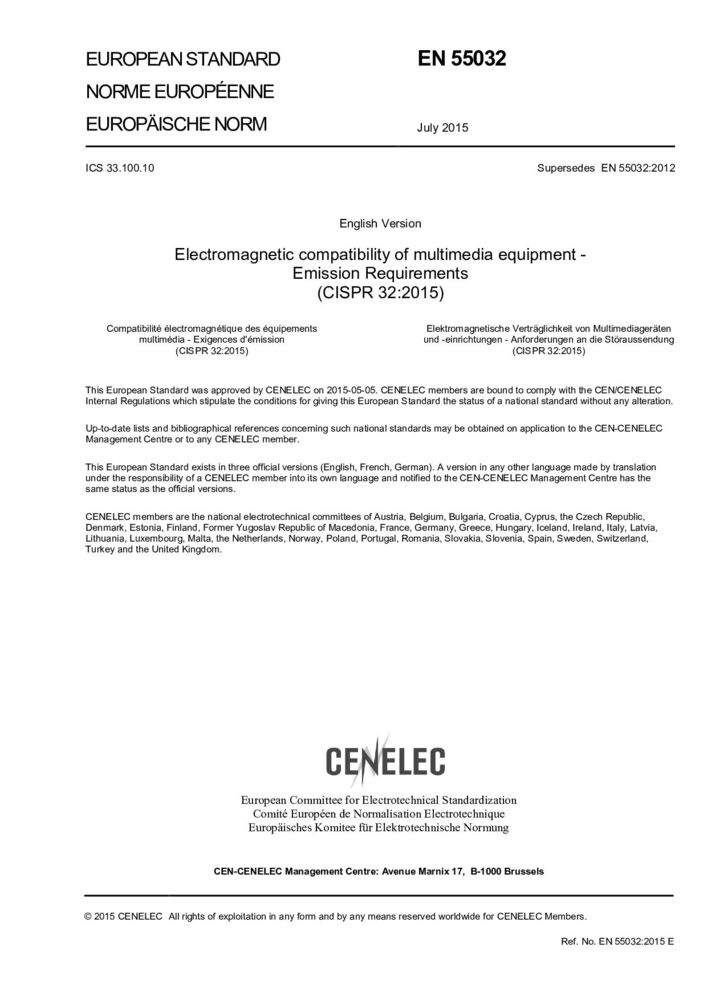

EN 55032:2015 多媒体设备的电磁兼容性 发射要求

一、EN 55032:2015标准基本信息

• 标准名称: 多媒体设备的电磁兼容性 - 发射要求

• 标准号: EN 55032:2015

• 标准类型: 欧洲标准(协调标准)

• 发布日期: 2015年(含2017年修订版A11:2020)

• 实施日期: 2017年3月5日(作为欧盟官方期刊引用的协调标准,替代EN 55013和EN 55022)

• 代替标准: EN 55013:2013(音视频设备发射标准)和EN 55022:2010(信息技术设备发射标准)

• 归口单位: 欧洲电工标准化委员会(CENELEC)

二、EN 55032:2015适用范围与关键内容

• 适用范围:
  本标准规定了多媒体设备(MME)的电磁骚扰发射限值和测量方法。
  多媒体设备定义: 指设计用于在一个或多个用户处接收、处理、生成或播放视听信息、信息和通信技术(ICT)信息,并可能包含相关无线电通信功能的设备。
  典型设备包括:

• 电视机、音响、机顶盒

• 电脑、显示器、打印机

• 智能手机、平板电脑

• 网络设备(路由器、交换机)

• 融合型设备(智能电视、游戏机)

• 关键内容:

• 辐射发射(从设备外壳和线缆辐射)

• 传导发射(沿交流电源线、电信/网络线、音频/视频线传导)

• Class A限值: 适用于除住宅环境以外的商业、工业或电信中心环境。

• Class B限值: 适用于住宅环境,要求比Class A严格约10 dB,以保护广播和通信接收质量。

1. 融合统一要求: 标准的核心目标是统一和简化对融合了音视频(AV)和信息技术(ICT)功能的多媒体设备的发射要求,结束了此类产品需要同时评估两个不同标准的历史。

2. 发射限值: 根据设备的使用环境和连接方式,规定了两种主要的发射限值:

3. 端口与骚扰类型: 标准系统地规定了设备所有可能产生骚扰的端口的限值:

4. 测量方法: 详细规定了在开放场地或电波暗室中进行辐射发射测试,以及使用人工电源网络等进行传导发射测试的具体步骤和布置。

三、EN 55032:2015配套与引用标准

EN 55032是一个完整的测试标准,其方法主要基于CISPR系列国际标准。

• 核心引用标准:

• CISPR 32:2015 多媒体设备的电磁兼容性 - 发射要求(对应的国际标准)

• CISPR 16-1系列 无线电骚扰和抗扰度测量设备和测量方法规范

• CISPR 16-2-3 辐射骚扰测量方法

• EN 55035:2017 多媒体设备的电磁兼容性 - 抗扰度要求(配套的抗扰度标准)

四、EN 55032:2015主要测试项目

根据标准要求,对多媒体设备的发射测试主要包括:

1. 辐射发射测试:

• 频率范围: 30 MHz 至 6 GHz(根据设备功能和最高内部时钟频率确定具体上限)。

• 测试场地: 开阔试验场(OATS)或电波暗室(SAC)。

• 测量对象: 设备本身及其连接的线缆产生的电磁场强度。

2. 传导发射测试:

• 适用于有电信/网络接口的设备,测量其对称模式和/或非对称模式的传导骚扰电压或电流。

• 频率范围: 150 kHz 至 30 MHz。

• 使用设备: 人工电源网络。

• 电源端传导骚扰(端子电压):

• 电信端口传导骚扰:

五、EN 55032:2015重要性及应用

• 欧盟市场准入的强制性要求: EN 55032是欧盟《电磁兼容指令》(2014/30/EU)的协调标准。任何投放欧盟市场的多媒体设备都必须符合此标准,并加贴CE标志。

• 适应技术融合趋势: 该标准解决了音视频和信息技术产品功能日益融合带来的标准适用性问题,为行业提供了清晰、统一的测试依据。

• 保护电磁环境: 通过限制设备的电磁骚扰发射,确保其不会对同一环境中的无线电接收(如广播、电视、移动通信)以及其他敏感设备造成有害干扰。

• 全球通用的测试基础: 作为CISPR 32的欧洲版,其实质内容与国际标准一致,为产品进入全球其他市场(如美国、中国、日本等)的EMC测试提供了共同的基础。

六、EN 55032:2015实施中的注意事项

1. 正确的产品分类: 制造商必须准确判断产品是否属于“多媒体设备”,以及其主要使用环境(住宅或商业),以选择正确的Class B或Class A限值。

2. 最恶劣工作模式的确定: 测试必须在设备能产生最大发射的工作模式下进行。对于多功能设备,这需要仔细评估和试验。

3. 线缆与外围设备的配置: 测试布置(如线缆类型、长度、布置方式、连接的外围设备)必须严格按照标准要求,因为这些因素会显著影响测试结果。

4. 与抗扰度标准的配套使用: 产品除了满足EN 55032的发射要求,还必须满足配套的抗扰度标准EN 55035的要求,才能被认定为完全符合EMC指令。

5. 标准的最新状态: 需注意标准是否有修订或勘误。例如,EN 55032:2015已包含修订版A11:2020,实施时应采用最新有效版本。

七、EN 55032:2015总结

EN 55032:2015是规范多媒体设备电磁骚扰发射的核心欧盟标准。它通过统一音视频和信息技术设备的要求,成功应对了产品功能融合带来的挑战,为制造商提供了明确且高效的设计和测试目标。该标准的符合性是任何多媒体产品进入欧洲单一市场的法定前提,其严格的Class B限值(针对家用设备)对保护居民区电磁环境质量起到了至关重要的作用。理解和满足EN 55032的要求,是现代消费电子和ICT产品开发过程中不可逾越的关键环节。

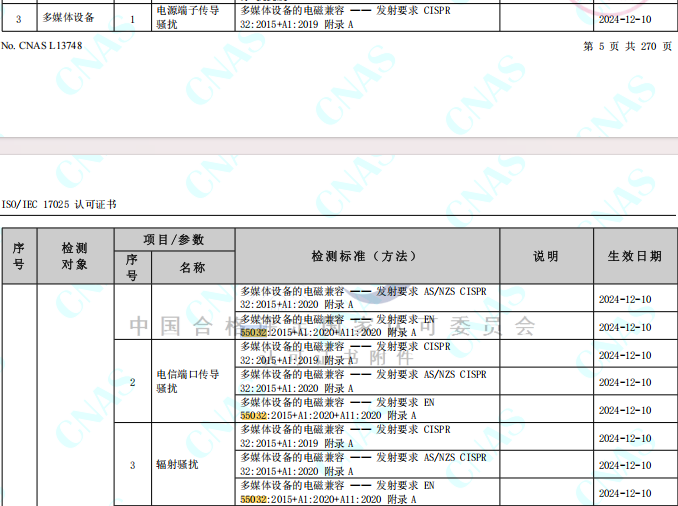

创京检测EN 55032:2015标准资质范围
