工频磁场抗扰度试验（PFMF）

工频磁场抗扰度试验(Power Frequency Magnetic Field Immunity Test)是电子设备电磁兼容性(EMC)测试的一部分,用于评估设备在工频(通常为50Hz或60Hz)磁场环境下的抗干扰能力。这种试验的主要目的是确保设备能够正常运行,而不受周围电力系统中的磁场干扰影响。工频磁场主要由电力线路和电力设备产生,因此对电子设备的影响也较为常见。 工频磁场抗扰度试验要求设备在不同的磁场强度下进行测试,以确定其在正常操作时是否能够保持功能稳定,而不受工频磁场的影响。这有助于确保设备在实际使用环境中不会因为电力系统的运行而产生故障或性能下降。

一、工频磁场抗扰度试验核心基础信息

 试验要求通常包括以下内容:

 1.测试设备准备:确保被测试设备处于正常工作状态,并按照测试要求配置。

 2.磁场源设置:使用专门的磁场发生器或线圈在被测试设备附近产生规定强度的工频磁场。

 3.试验条件设置:根据标准和规范,设置不同的磁场强度、频率和持续时间。测试范围通常涵盖从低强度到高强度的一系列值。

 4.试验执行:将被测试设备置于磁场中,模拟设备在真实环境中遇到的情况。测试过程中可能会在不同磁场强度下进行。

 5.性能评估:在不同强度的磁场中,观察设备的性能和操作是否正常。这包括设备是否能够继续正常运行、是否出现故障、是否有功能性问题等。

 6.测试结果:根据测试结果判断设备是否通过测试。通常要求设备在特定的磁场强度下保持正常操作,不出现显著的性能下降或故障。

 7.报告撰写:撰写测试报告,包括测试方法、测试结果和分析,以供审核和认证之用。

二、医疗器械测试关键要点

1. 敏感设备重点测试心电类、磁敏感类医疗器械(如心电图机、核磁共振配套设备)是测试重点,这类设备的传感器易受工频磁场干扰,可能导致数据漂移、波形失真,测试时需重点监测核心功能参数。

2. 模拟真实临床摆放场景测试时需还原设备在医院的实际安装位置,比如靠近配电柜、大型 X 光机等强磁场源的场景,同时连接完整的临床配件(如电极片、传感器),确保测试结果贴合实际使用工况。

3. 多方向磁场施加工频磁场需沿设备的X、Y、Z 三个轴线方向分别施加,因为设备在不同方向的抗扰能力可能存在差异,需全面验证设备在任意磁场方向下的稳定性。

4. 分级测试匹配使用环境按照 YY 0505 标准,根据医疗器械使用场所划分抗扰等级:

• 普通病房设备:耐受 1A/m 磁场即可;

• 手术室、放射科等强磁场环境设备:需耐受 3A/m 甚至 10A/m 磁场。

• 创京检测测试参数:

• 磁场强度:1A/m ～1200A/m

• 电流波形:50Hz或60Hz正弦波

• 时间间隔:1～9999秒

• 电流畸变率:<5%

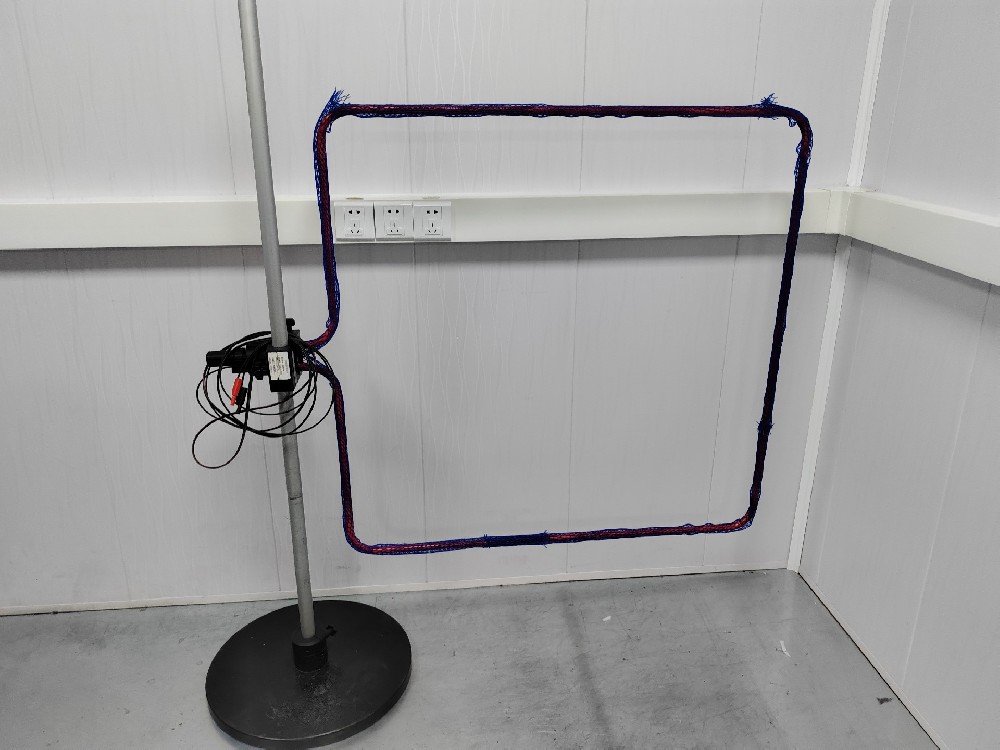

• 测试线圈:1m*1m

• 测试标准:IEC/EN 61000-4-8、GB/T 17626.8

• 出具证书:CMACNAS

三、工频磁场抗扰度测试流程与关键步骤

1. 设备准备与布置

• 将工频磁场发生器的线圈放置在 EUT 周围,调整线圈与 EUT 的距离,确保 EUT 处于均匀磁场区域;

• EUT 接入额定负载,设置为典型工作模式(如监护仪开启心电监测功能);

• 连接数据记录仪,实时监测 EUT 的输出参数(如波形、数值精度)。

2. 测试执行

• 按标准等级设定磁场强度,依次沿 X、Y、Z 轴方向施加工频磁场;

• 每个方向的磁场持续施加至少 1 分钟,观察 EUT 是否出现功能异常、数据波动;

• 可重复多次测试,验证设备抗扰的稳定性。

3. 结果判定

• A 级(合格):设备功能完全正常,性能参数无变化;

• B 级(可接受):性能暂时下降,但未超出标准允许范围,磁场消失后自动恢复;

• C 级(不合格):设备功能失效、数据严重偏差,或需要人工干预才能恢复。

四、工频磁场抗扰度试验常见整改方向

若设备在测试中出现抗扰度不达标,可从以下方面优化:

1. 磁屏蔽设计

• 对设备内部的敏感元器件(如传感器、电路板)加装高导磁率屏蔽罩(如坡莫合金),阻断工频磁场的干扰路径;

• 优化设备外壳材质,采用带屏蔽层的金属外壳,增强整体抗磁能力。

2. 电路优化

• 在敏感电路中增加滤波电容、共模扼流圈,抑制磁场感应产生的干扰电流;

• 采用差分放大电路设计,抵消磁场干扰带来的共模信号。

3. 安装布局改进

• 设备内部的强电回路与弱电敏感回路分开布置,减少磁场耦合;

• 指导用户在临床安装时,避免将设备靠近配电柜、大型电磁设备。
